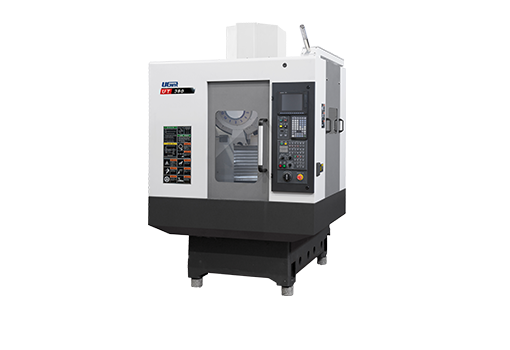

UT 380
高速钻攻中心

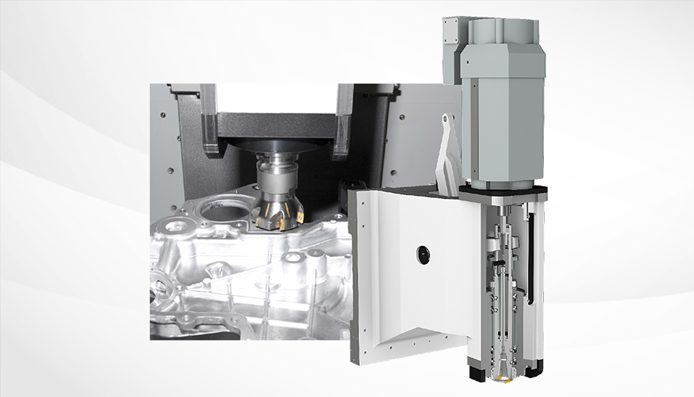

配置高精密高速主轴
独立开发的 24K高转速主轴，实现高速，高精度 加工，提高加工效率及加工精度。

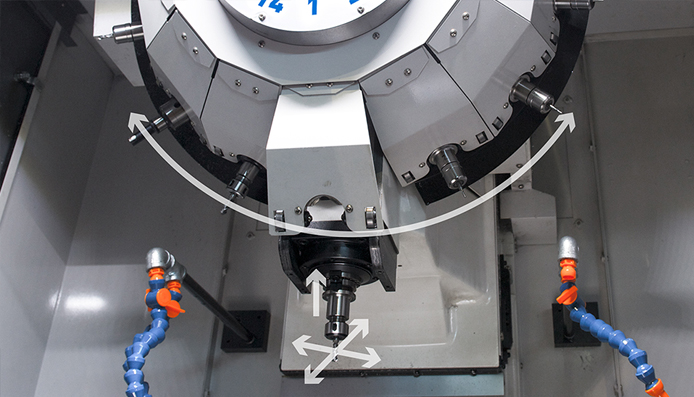

同时动作控制功能
换刀时可以同时控制X/Y轴，换刀时提前移动各轴到下一步加工的位置，减少非切削时间。

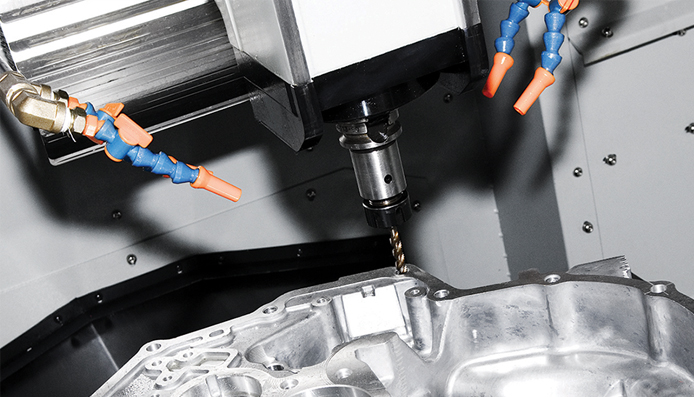

采用刚性攻牙标准
标配刚性攻牙功能，快速及精确攻牙加工，提高生产效率。
UT 380 | ||
工作台 | ||
工作台长度 | 620 mm | |
工作台宽度 | 390 mm | |
承重 | 200 kg | |
行程 | ||
X轴 | 520 mm | |
Y轴 | 380 mm | |
Z轴 | 350 mm | 480 mm |
主轴 | ||
主轴速度 | 12,000 rpm [ 15,000 ] | |
功率 | 5.5/3.7 kW [ 12k : 7.5/5.5, 15k : 3.7/2.2 ] | |
扭矩 | 35 N.m [ 12k : 47.7, 15k : 23.6 ] | |
锥度 | NT #30 | |
移动速度 | ||
X轴 | 60 m/min | |
Y轴 | 60 m/min | |
Z轴 | 60 m/min | |
ATC | ||
ATC刀具数量 | 14[20] | |
直径 | ∅80（连续） | |
∅160（无连续） | ||
长度 | 200 mm | |
重量 | 2.2 kg | |
换刀时间T-T 换刀时间C-C | 0.9 sec 1.8 sec | |
机床尺寸 | ||
长度 | 1,560 mm | |
高度 | 2,443 mm | 2,532 mm |
宽度 | 2,115 mm | |
重量 | 2,850 kg | |
系统 | Mitsubishi M80A | |
