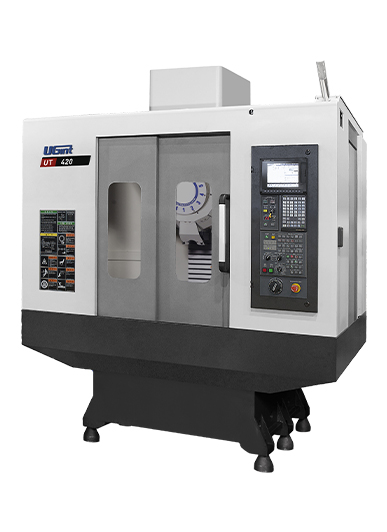

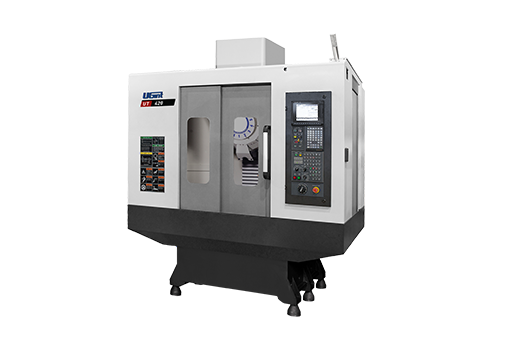

UT 420
高速钻攻中心
max主轴转数：24,000RPM
选配优精特开发的高性能刀库

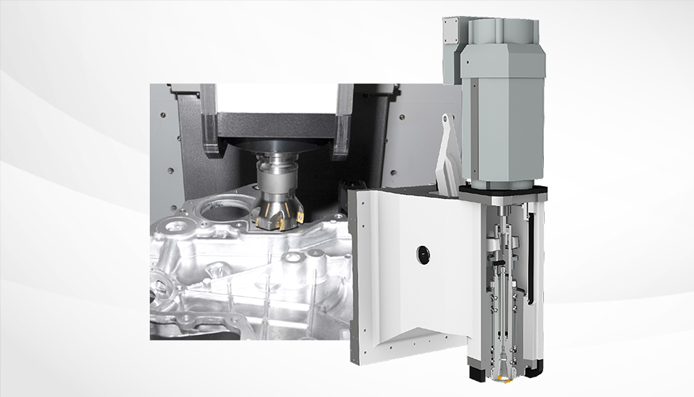

配置高精密高速主轴
韩国第1家，世界第二家独立开发的 24K高转速主轴，实现高速，高精度 加工，提高加工效率及加工精度。

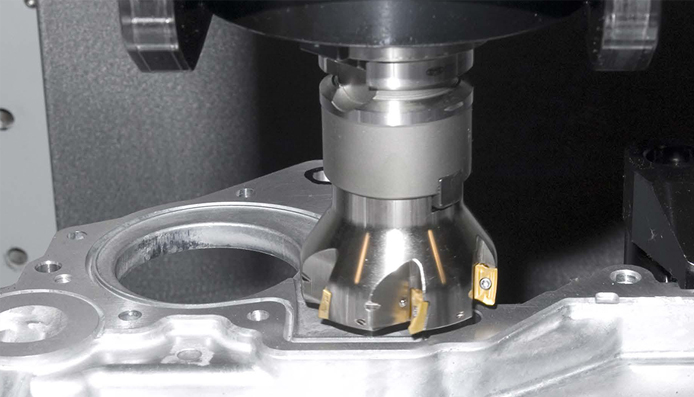

高精密及高刚性
与本公司型号比较，同级***高SPEED及***强POWER，坚固而稳定的高刚性结构，实现高耐用性及提高设备寿命。

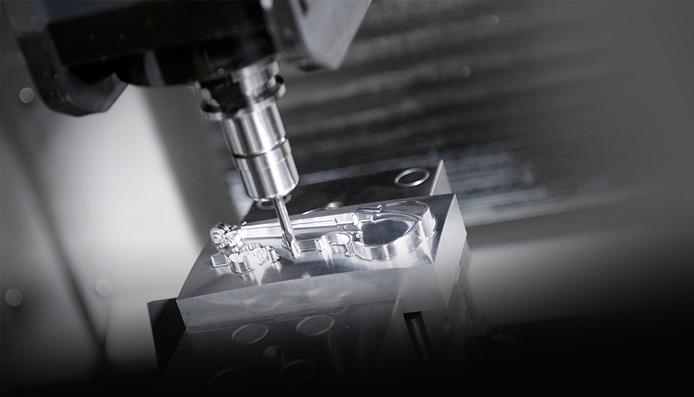

MAX速三维加工
24,000RPM***高速功率和预读1,350程序段功能的***高主轴规格，实现快速及精密的三维加工。
UM 420/30 |
UM 420/40 | |||
工作台 | ||||
工作台长度 | 700 mm | 700 mm | ||
工作台宽度 | 400 mm | 420 mm | ||
承量 | 200 kg | 200 kg | ||
行程 | ||||
X轴 | 700 mm | 700 mm | ||
Y轴 | 420 mm | 420 mm | ||
主轴 | ||||
主轴速度 | 12,000 rpm [ 15,000/24,000 ] | 12,000 rpm | ||
功率 | 5.5/3.7 kW [ 12k : 7.5/5.5, 15k&24k : 3.7/2.2 ] | 7.5/5.5 kW | ||
扭矩 | 35 N.m [ 12k : 47.7, 15k : 23.6, 24k : 17.7 ] | 47.7 N.m | ||
锥度 | NT #30 | NT #40 | ||
移动速度 | ||||
X轴 | 50 m/min | 50 m/min | ||
Y轴 | 50 m/min | 50 m/min | ||
Z轴 | 50 m/min [ FANUC=48 ] | |||
ATC | ||||
刀具数量 | 14[20] | |||
直径 | ∅80（连续） | |||
∅ （无连续） | ||||
长度 | 200 mm | |||
重量 | 2.2 kg | |||
换刀时间T-T 换刀时间C-C | 0.9 sec 1.8 sec | |||
机床尺寸 | ||||
长度 | 2,050 mm | 2,050 mm | ||
高度 | 2,453 mm | 2,698 mm | 2,698 mm | |
宽度 | 2,152 mm | 2,152 mm | ||
重量 | 3,700 kg | |||
系统 | Mitsubishi M80A | |||
