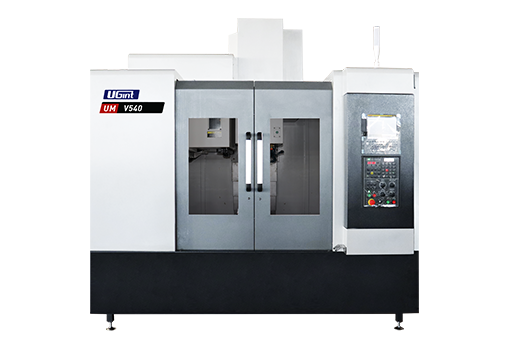

UM V540
高速加工中心

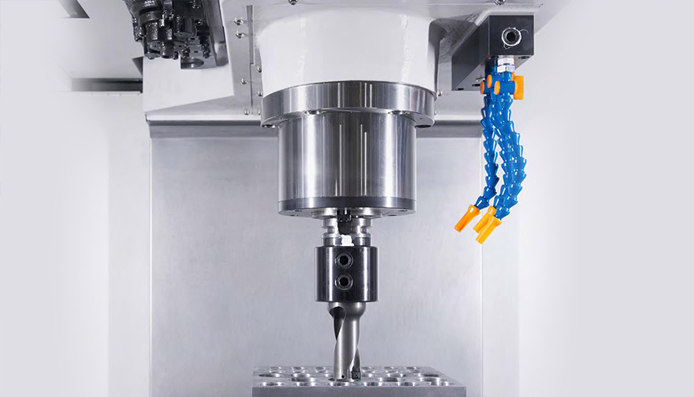

高速/重切削 加工领域中合适的加工设备
配置能充分利用空间的Twin Arm ATC
高速/重切削 加工领域中***合适的加工设备
同级中***高速及***强功率，通过广泛加工能力，实现生产革新。

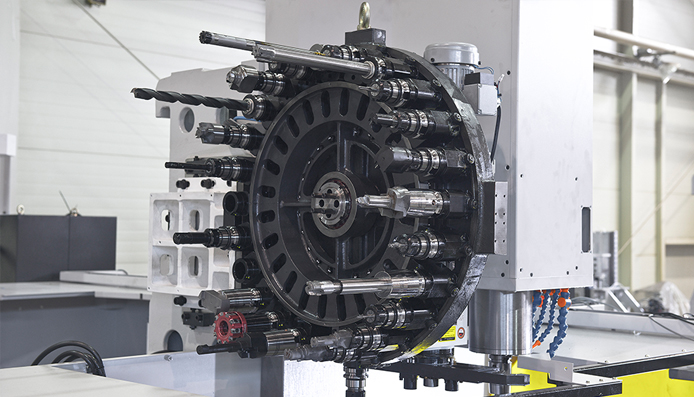

ATC
标准采用24把刀具，可选配30把刀具的Twin Arm ATC，扩大加工刀具的选择范围，并以随机刀具选择方式，大幅度缩短了刀具的更换时间。

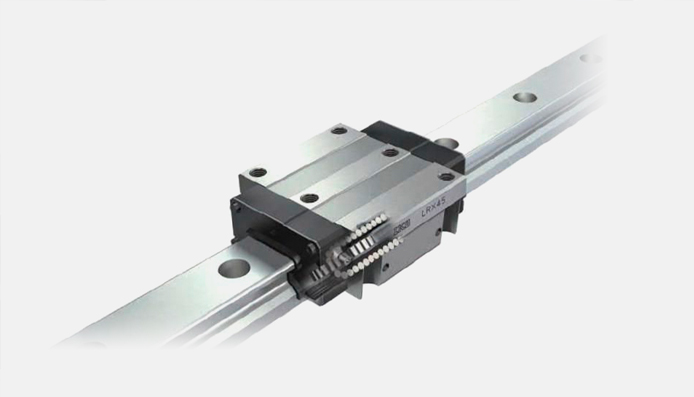

采用ROLLER GUIDEWAY
设备安装滚柱导轨，减少移动时发生的噪音，提高移动速度及减少非切削时间。
快速移动速度 : 36/36/30min
UM V540 | ||
工作台 | ||
工作台长度 | 1000 mm | |
工作台宽度 | 550 mm | |
承重 | 600 kg | |
行程 | ||
X轴 | 800 mm | |
Y轴 | 540 mm | |
Z轴 | 540 mm | |
主轴 | ||
主轴速度 | 12000 [15000] rpm | |
功率 | 11/15/18.5[20.4] kW | |
扭矩 | 70/95.5/118[259] N.m | |
锥度 | NT #40 | |
移动速度 | ||
X轴 | 36 m/min | |
Y轴 | 36 m/min | |
Z轴 | 30 m/min | |
切削进给 | 10000 mm/min | |
ATC | ||
刀具数量 | 24 [30] | |
直径 | ∅78（连续） | |
∅117（无连续） | ||
长度 | 300 mm | |
重量 | 8 kg | |
换刀时间 | 3.3 sec | |
机床尺寸 | ||
长度 | 2550 mm | |
高度 | 2390 mm | |
宽度 | 2800 mm | |
重量 | 5800 kg | |
系统 | FANUC Oi MF PLUS | |
